سیستم CAFS چیست؟ بررسی عملکرد، مزایا، محدودیت‌ها و کاربردها
سوالات متداول- arrow_drop_down CAFS مخفف چیست؟CAFS مخفف Compressed Air Foam System و به معنی سیستم فوم هوای فشرده است.
- arrow_drop_down آیا CAFS همان سیستم فوم آتشنشانی معمولی است؟خیر. تفاوت اصلی در روش تولید فوم است. در CAFS، هوای فشرده به محلول فوم اضافه میشود؛ درحالیکه بسیاری از سیستمهای متداول از نازل مکشدار یا مولد فوم برای وارد کردن هوا استفاده میکنند.
- arrow_drop_down آیا CAFS مصرف آب را کاهش میدهد؟در کاربردهای مناسب میتواند مصرف آب را کاهش دهد؛ اما مقدار کاهش به نوع حریق، کیفیت فوم، نرخ اعمال و شرایط عملیات بستگی دارد و یک مقدار ثابت و تضمینشده برای تمام سیستمها نیست.
- arrow_drop_down آیا CAFS به نازل مخصوص نیاز دارد؟وسیله تخلیه باید با فشار، دبی و نوع فوم خروجی سازگار باشد. برخی نازلهای متداول قابلیت استفاده در آرایشهای مشخص CAFS را دارند، اما مناسب بودن آنها باید طبق مشخصات سازنده و طراحی سیستم تأیید شود.
- arrow_drop_down آیا میتوان سیستم CAFS را روی خودروی آتشنشانی موجود نصب کرد؟در برخی خودروها امکان نصب وجود دارد، اما تصمیم نهایی به ظرفیت پمپ، توان قابل تأمین، فضای نصب، لولهکشی، سیستم کنترل و سازگاری تجهیزات وابسته است. ارزیابی فنی خودرو پیش از نصب ضروری است.
سیستم CAFS یا Compressed Air Foam System، سامانه تولید و تخلیه فوم آتشنشانی با استفاده از هوای فشرده است. در این فناوری، هوای فشرده به محلول آب و کنسانتره فوم اضافه میشود تا فوم آماده تخلیه با ویژگی‌های مشخص تولید شود. این روش با سیستمهای متداول فوم که معمولاً محلول را با استفاده از نازل مکشدار به فوم تبدیل میکنند، تفاوت دارد.
CAFS در برخی خودروهای آتشنشانی، عملیات اطفای حریق سازه‌ای و حریق‌های پوشش گیاهی کاربرد دارد. بااین‌حال، انتخاب آن برای هر پروژه به نوع حریق، عامل فوم‌زا، ظرفیت تجهیزات و الزامات طراحی بستگی دارد. کاهش مصرف آب یا افزایش برد تخلیه نیز مزیت‌هایی بالقوه هستند که باید در شرایط واقعی عملکرد سیستم ارزیابی شوند.
در این مقاله از رهاورد فایر، سازوکار سیستم CAFS، اجزای اصلی، تفاوت آن با روش‌های متداول فوم‌سازی و نکات مهم انتخاب و بهره‌برداری از این فناوری را بررسی می‌کنیم.

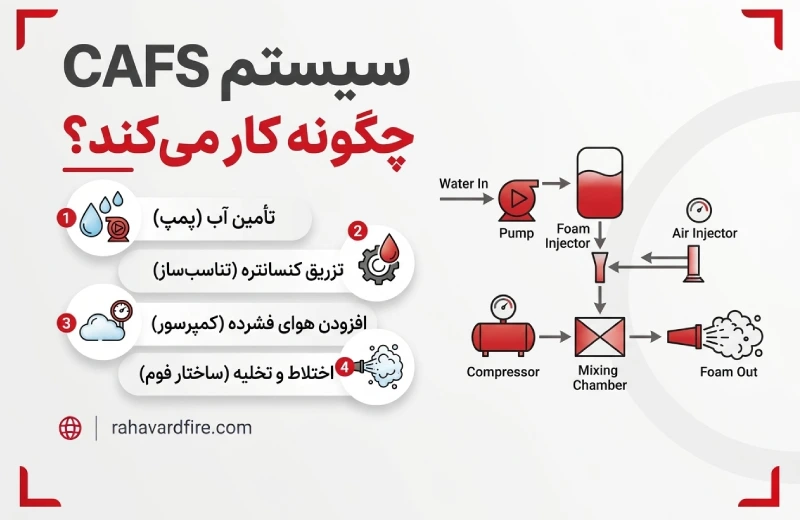

سیستم CAFS چگونه کار می‌کند؟
در سیستم CAFS، محلول فوم و هوای فشرده به‌صورت کنترل‌شده با یکدیگر ترکیب می‌شوند. انرژی حاصل از هوای فشرده به انتقال مخلوط و تشکیل فوم کمک می‌کند و کیفیت محصول خروجی با توجه به نسبت آب، کنسانتره و هوا قابل تنظیم است.
فرآیند عملکرد این سیستم را میتوان در این چهار مرحله توضیح داد:
- تأمین آب: پمپ، آب موردنیاز را با دبی و فشار طراحی‌شده وارد مدار می‌کند.
- تزریق کنسانتره فوم: سیستم تناسب‌ساز، مقدار مشخصی از ماده کف‌زا را متناسب با دبی آب به جریان اضافه می‌کند.
- افزودن هوای فشرده: کمپرسور یا منبع هوای فشرده، هوا را به جریان محلول وارد می‌کند. فشار و دبی هوا باید با شرایط هیدرولیکی سیستم هماهنگ باشند.
- اختلاط و تخلیه: مخلوط در مسیر انتقال یا محفظه اختلاط، ساختار فومی پیدا می‌کند و از طریق شیلنگ و وسیله تخلیه به محل موردنظر هدایت میشود.
در این فرایند، صرف تزریق هوا برای دستیابی به عملکرد مناسب کافی نیست. نسبت اختلاط، فشارهای کاری، دبی آب و هوا، طراحی مسیر و ویژگی‌های کنسانتره بر کیفیت و پایداری فوم خروجی اثر می‌گذارند.
اجزای اصلی سیستم CAFS کدام اند؟
یک سامانه CAFS کامل از چند بخش هماهنگ تشکیل میشود. مشخصات این اجزا باید بر اساس ظرفیت موردنیاز و نوع کاربرد انتخاب شوند.
۱. پمپ آب آتشنشانی
پمپ، آب را با دبی و فشار موردنیاز سیستم تأمین می‌کند. ظرفیت پمپ باید با نیاز عملیاتی، افت فشار مسیر و عملکرد هم‌زمان سایر خروجی‌ها هماهنگ باشد.
۲. مخزن و سیستم تزریق کنسانتره فوم
کنسانتره فوم در مخزن اختصاصی نگهداری و به کمک سیستم تناسب‌ساز وارد جریان آب میشود. دقت تزریق اهمیت زیادی دارد؛ زیرا نسبت نامناسب میتواند بر کیفیت فوم و عملکرد اطفایی آن تأثیر بگذارد.
برای آشنایی بیشتر با تجهیزات تنظیم و تزریق کنسانتره، پیشنهاد می شود مقاله سیستم فوم دوزینگ را مطالعه کنید.
۳. کمپرسور هوا
کمپرسور، هوای فشرده موردنیاز برای تشکیل فوم را فراهم می‌کند. ظرفیت هوادهی پیوسته، محدوده فشار، شرایط خنک‌کاری و نیازهای سرویس از مشخصات مهم این بخش هستند.
۴. سامانه کنترل و تنظیم فشار
در بسیاری از سیستمهای CAFS، کنترل فشار و دبی آب و هوا به کمک تجهیزات کنترلی انجام میشود. هدف این است که نسبت هوا به محلول در محدوده طراحی باقی بماند و از ورود ناخواسته آب یا محلول فوم به مدار هوا جلوگیری شود.
۵. بخش اختلاط و خطوط انتقال
محل تزریق هوا، محفظه یا مسیر اختلاط و آرایش لوله‌ها بر یکنواختی فوم و افت فشار اثر دارند. طول شیلنگ، قطر مسیر، تعداد اتصالات و تغییرات ناگهانی مقطع نیز باید در طراحی لحاظ شوند.
۶. شیلنگ، شیرآلات و نازل
این تجهیزات فوم تولیدشده را به محل حریق منتقل میکنند. انتخاب نازل باید با فشار و دبی طراحی‌شده و نوع فوم خروجی سازگار باشد. هر نازل متداول آب یا فوم الزاماً برای تمام شرایط کاری CAFS مناسب نیست.
تفاوت CAFS با سیستم فوم معمولی چیست؟
مهم‌ترین تفاوت این دو روش در شیوه تولید فوم است. در سیستم متداول، ابتدا کنسانتره با آب مخلوط میشود و سپس نازل مکشدار یا تجهیز فوم‌ساز، هوا را وارد جریان می‌کند. در CAFS، هوای فشرده به محلول اضافه میشود و فوم از طریق این فرایند شکل می‌گیرد.
| معیار مقایسه | سیستم فوم متداول | سیستم CAFS |
|---|---|---|
| روش تولید فوم | معمولاً مکش هوا در نازل یا تجهیز فوم‌ساز | تزریق هوای فشرده به محلول |
| تجهیزات اصلی | پمپ، تناسب‌ساز و نازل یا مولد فوم | پمپ، تناسب‌ساز، کمپرسور، کنترل‌ها و تجهیزات تخلیه |
| کنترل ویژگی‌های فوم | تابع طراحی نازل و مولد فوم و شرایط جریان | تابع نسبت هوا به محلول و طراحی کل سامانه |
| پیچیدگی تجهیزاتی | وابسته به نوع سیستم | معمولاً بیشتر به دلیل مدار هوای فشرده و کنترل آن |
| کاربرد | از تجهیزات دستی تا سامانه‌های ثابت صنعتی | خودروهای آتشنشانی و کاربردهای مشخص طراحی‌شده برای CAFS |
این مقایسه کلی است و جایگزین ارزیابی دو سامانه با ظرفیت و شرایط عملیاتی یکسان نیست. به‌ویژه در پروژه‌های صنعتی، عملکرد هر سیستم باید بر اساس سناریوی حریق و مشخصات طراحی بررسی شود.
فوم تر و فوم خشک در سیستم CAFS چه تفاوتی دارند؟
یکی از ویژگی‌های CAFS امکان تغییر قوام فوم با تنظیم نسبت هوا به محلول است. اصطلاح‌های فوم تر و فوم خشک به ویژگی‌های فیزیکی فوم اشاره دارند و به معنی خیس یا خشک بودن کامل ماده اطفایی نیستند.
فوم تر (Wet Foam)
فوم تر معمولاً حاوی سهم بیشتری از محلول مایع نسبت به فوم خشک است. این ویژگی میتواند برای کاربردهایی که خیس‌کنندگی، انتقال حرارت و اعمال مستقیم عامل اطفا اهمیت دارد، مفید باشد.
فوم خشک (Dry Foam)
فوم خشک معمولاً سهم بیشتری از هوا و ساختار حجمی‌تر و کم‌آب‌تری دارد. در کاربردهای مناسب، این ویژگی میتواند به پوشش سطح و باقی ماندن فوم روی سطوح کمک کند.
انتخاب میان فوم تر و خشک باید با نوع حریق، روش حمله، ویژگی‌های عامل فوم‌زا و دستورالعمل سازنده هماهنگ باشد. فوم خشک برای تمام حریق‌ها مناسب نیست و نباید صرفاً به دلیل ماندگاری ظاهری بیشتر، انتخاب شود.
همچنین نسبت هوا به محلول به‌تنهایی برای توصیف کامل کیفیت فوم کافی نیست؛ اندازه و یکنواختی حباب‌ها، پایداری، زمان تخلیه مایع و شرایط خروجی نیز اهمیت دارند.
مزایای سیستم CAFS چیست؟
مزایای CAFS به طراحی و کاربرد آن وابسته است. در صورت انتخاب صحیح و بهره‌برداری اصولی، این فناوری میتواند ویژگی‌های عملیاتی زیر را فراهم کند.
کاهش مصرف آب در برخی عملیات
فوم تولیدشده از محلول آب و کنسانتره به کمک هوای فشرده حجم بیشتری پیدا می‌کند. در کاربردهای مناسب، این ویژگی میتواند امکان پوشش‌دهی موردنیاز را با مصرف آب کمتر فراهم کند؛ اما میزان صرفه‌جویی باید بر اساس نوع حریق و نتایج آزمون یا تجربه عملیاتی معتبر تعیین شود.
افزایش چسبندگی فوم به سطوح
ساختار فوم میتواند به باقی ماندن عامل اطفا روی سطوح و افزایش زمان تماس کمک کند. میزان چسبندگی و پایداری به قوام فوم، نوع ماده کف‌زا، وضعیت سطح و شرایط محیطی وابسته است.
امکان تنظیم ویژگی‌های فوم
در سامانه‌های طراحی‌شده برای این قابلیت، اپراتور میتواند نسبت هوا به محلول را در محدوده مجاز تغییر دهد و فوم متناسب با روش عملیات تولید کند.
امکان بهبود جابه‌جایی شیلنگ
در برخی آرایشهای عملیاتی، وجود هوا در مخلوط و کاهش سهم مایع میتواند وزن شیلنگ پرشده را نسبت به جریان مایع مشابه کاهش دهد. بااین‌حال، نیروی واکنش نازل و رفتار خط شیلنگ به فشار، دبی، نوع نازل و قوام فوم وابسته است و باید در آموزش عملیاتی لحاظ شود.
افزایش برد مؤثر در شرایط مناسب
انرژی هوای فشرده میتواند در برخی شرایط به انتقال مؤثرتر فوم کمک کند؛ اما برد واقعی تابع فشار و دبی، هندسه نازل، شرایط باد و مشخصات فوم است. بنابراین، نمی‌توان برای تمام سیستمهای CAFS برد بیشتری نسبت به هر سامانه متداول دیگری تضمین کرد.
محدودیت‌ها و معایب سیستم CAFS
انتخاب CAFS بدون بررسی محدودیت‌های فنی و هزینه‌های بهره‌برداری میتواند به افزایش پیچیدگی و کاهش کارایی مورد انتظار منجر شود.
- هزینه اولیه بیشتر: وجود کمپرسور، تجهیزات تناسب‌ساز و سامانه کنترل میتواند هزینه خرید و نصب را افزایش دهد.
- نگهداری تخصصی‌تر: کمپرسور، مدار هوا، تجهیزات تزریق فوم و اجزای کنترلی به سرویس و پایش منظم نیاز دارند.
- نیاز به آموزش اپراتور: رفتار فوم هوای فشرده با جریان معمولی آب متفاوت است و باز کردن شیرها، کنترل فشار و مدیریت شیلنگ باید مطابق دستورالعمل سازنده انجام شود.
- سازگاری محدود به طراحی: هر کنسانتره، نازل یا آرایش لولهکشی الزاماً برای CAFS مناسب نیست.
- محدودیت کاربرد: CAFS جایگزین عمومی تمام سامانه‌های فوم صنعتی نیست. برای برخی حریق‌های بزرگ مایعات قابل اشتعال، باید سامانه‌ای انتخاب شود که برای همان خطر و سناریوی حفاظت طراحی و تأیید شده باشد.
در طراحی صحیح، باید امکان تخلیه فشار ذخیره‌شده، جلوگیری از برگشت جریان و هماهنگی مدار آب و هوا نیز در نظر گرفته شود.
CAFS برای همه سناریوهای حفاظت حریق صنعتی جایگزین سامانه‌های ثابت فوم نیست. در حفاظت برخی مخازن ذخیره مایعات قابل اشتعال، استفاده از تجهیزات تخلیه فوم متناسب با طراحی مخزن و الزامات سامانه اهمیت دارد. یکی از تجهیزاتی که در این نوع کاربردها بررسی میشود، سیستم فوم چمبر است.
سیستم CAFS چه کاربردهایی دارد؟
CAFS بیشتر در کاربردهایی مطرح است که ویژگی‌های فوم هوای فشرده با نیاز عملیاتی سازگار باشند.
خودروهای آتشنشانی
در خودروهای مجهز به CAFS، سامانه میتواند برای تولید فوم متناسب با عملیات موردنظر استفاده شود. امکان نصب آن روی خودروهای موجود به ظرفیت پمپ، فضای نصب کمپرسور، تأمین توان، آرایش لولهکشی و قابلیت یکپارچه‌سازی تجهیزات بستگی دارد.
حریق‌های سازه‌ای
در برخی عملیات حریق سازه‌ای، فوم مناسب میتواند به خیس‌کنندگی سطوح و انتقال حرارت کمک کند. بااین‌حال، انتخاب قوام فوم و روش کاربرد باید با تاکتیک عملیاتی، نوع سوخت، وضعیت تهویه و دستورالعمل‌های ایمنی هماهنگ باشد.
حریق‌های پوشش گیاهی
در برخی کاربردهای آتش‌سوزی پوشش گیاهی، CAFS میتواند به اعمال فوم و باقی ماندن عامل روی سطوح کمک کند. نوع کنسانتره، شرایط محیطی و الزامات حفاظت محیط‌زیست در این کاربرد اهمیت دارند.
تأسیسات صنعتی
امکان استفاده از CAFS در یک تأسیسات صنعتی به ماهیت خطر و هدف طراحی بستگی دارد. برای حریق‌های مخازن، حوضچه‌های سوخت و سایر سناریوهای مایعات قابل اشتعال، باید سازگاری عامل فوم‌زا و سامانه تخلیه با الزامات تخصصی همان کاربرد بررسی شود؛ صرف قابلیت تولید فوم، برای تأیید مناسب بودن سیستم کافی نیست.
در پروژه‌هایی که به حفاظت یکپارچه از تجهیزات و فرایندهای صنعتی نیاز دارند، بررسی گزینه‌های مختلف سیستم اطفا حریق صنعتی مانند سیستم CAFS میتواند انتخاب خوبی باشد.
آیا سیستم CAFS برای حریق مایعات قابل اشتعال مناسب است؟
پاسخ به نوع مایع، کنسانتره فوم، ساختار سامانه و تأییدیه تجهیز بستگی دارد. سیستم CAFS به‌خودی‌خود تضمین نمی‌کند که فوم تولیدشده برای همه حریق‌های کلاس B مناسب باشد.
برای حفاظت از سوخت‌های هیدروکربنی یا مایعات قطبی، باید کنسانتره مناسب و سازگاری آن با روش تولید فوم و وسیله تخلیه بررسی شود. همچنین در سامانه‌های ثابت صنعتی، انطباق طراحی با استاندارد مربوط و محدودیت‌های تأییدشده سازنده ضروری است.
اگر هدف، حفاظت از مخازن بزرگ سوخت یا محوطه‌های فرایندی است، باید CAFS با گزینه‌های متداول فوم و تجهیزات تخلیه مناسب همان خطر مقایسه شود؛ نه اینکه صرفاً بر اساس حجم فوم خروجی انتخاب شود.
هنگام انتخاب سیستم CAFS چه مشخصاتی باید بررسی شوند؟
برای انتخاب یک سامانه مناسب، بررسی نام تجاری یا ظرفیت اسمی به‌تنهایی کافی نیست. اطلاعات زیر باید در پیشنهاد فنی و ارزیابی خرید مشخص باشند:
- دبی آب و هوا: ظرفیت واقعی هر دو جریان در محدوده کاری سیستم
- فشار کاری: فشارهای طراحی آب و هوا و نحوه کنترل آنها
- نسبت تزریق کنسانتره: محدوده تناسب‌سازی و سازگاری با ماده فوم‌زا
- قوام و کیفیت فوم: محدوده تولید فوم تر و خشک و مشخصات عملکردی آن
- نوع کاربرد: خودرویی، متحرک، ثابت یا عملیاتی ویژه
- تجهیزات تخلیه: سازگاری نازل، شیلنگ و خطوط انتقال با CAFS
- کنترل و ایمنی: حفاظت در برابر اضافه‌فشار، جلوگیری از برگشت جریان و امکان تخلیه فشار
- نگهداری و خدمات: برنامه سرویس کمپرسور، قطعات مصرفی، کالیبراسیون و آموزش اپراتور
- مستندات فنی: دستورالعمل سازنده، محدوده مجاز بهره‌برداری و تأییدیه‌های متناسب با کاربرد
برای نصب CAFS روی خودروی آتشنشانی موجود نیز باید توان موردنیاز کمپرسور، فضای نصب، ظرفیت مخزن‌ها و سازگاری پمپ با سیستم بررسی شود.
نگهداری سیستم CAFS شامل چه مواردی است؟
برنامه نگهداری باید مطابق دستورالعمل سازنده و شرایط بهره‌برداری تنظیم شود. مهم‌ترین موارد عبارت‌اند از:
- بررسی وضعیت کمپرسور، سیستم خنک‌کاری و اجزای مرتبط با تأمین هوا
- کنترل نشتی و عملکرد شیرها، اتصالات و خطوط انتقال
- بررسی صحت عملکرد سیستم تناسب‌ساز و تجهیزات اندازه‌گیری
- ارزیابی وضعیت شیلنگ‌ها و نازل‌ها و اطمینان از سازگاری آنها با شرایط کاری
- کنترل تجهیزات ایمنی و اطمینان از عملکرد صحیح سامانه تخلیه فشار
- انجام آزمون عملکردی و ثبت نتایج مطابق برنامه مصوب سازنده
به دلیل وجود انرژی ذخیره‌شده در هوای فشرده، باز کردن ناگهانی مسیر تخلیه یا جداسازی اتصالات تحت فشار میتواند خطرناک باشد. تعمیرات و آزمون‌ها باید توسط افراد آموزش‌دیده و طبق دستورالعمل ایمن انجام شوند.
جمع‌بندی
سیستم CAFS فناوری تولید فوم آتشنشانی با تزریق هوای فشرده به محلول آب و کنسانتره است. این فناوری در کاربردهای مناسب میتواند به بهبود ویژگی‌های فوم، مدیریت مصرف آب و افزایش انعطاف‌پذیری عملیات کمک کند؛ اما نتیجه نهایی به طراحی سیستم، انتخاب کنسانتره، فشار و دبی، تجهیزات تخلیه و مهارت اپراتور بستگی دارد.
برای انتخاب CAFS در یک پروژه صنعتی یا خودروی آتشنشانی، ابتدا باید سناریوی حریق و عملکرد موردنیاز تعریف شود و سپس ظرفیت تجهیزات، سازگاری اجزا، هزینه‌های نگهداری و الزامات ایمنی بررسی شوند. این رویکرد به انتخاب سیستمی متناسب با نیاز واقعی پروژه کمک می‌کند.
