سیستم فوم چمبر چیست؟ راهنمای خرید و مشخصات فنی

• arrow_drop_down فوم چمبر چیست و چه وظیفه‌ای دارد؟
  فوم چمبر تجهیزی برای تخلیه و هدایت کف آتش‌نشانی به داخل مخازن و کاربردهای متناسب با طراحی آن است. این تجهیز یکی از اجزای سیستم اطفای حریق فومی محسوب می‌شود.
• arrow_drop_down آیا فوم چمبر به‌تنهایی فوم تولید می‌کند؟
  فوم چمبر معمولاً در مدل‌های دارای فوم‌ساز، فرایند ترکیب محلول با هوا و تخلیه کف را انجام می‌دهد؛ اما آماده‌سازی محلول آب و کنسانتره به تجهیزات تناسب‌ساز و اجزای دیگر سیستم وابسته است.
• arrow_drop_down فوم چمبر بیشتر در چه مخازنی استفاده می‌شود؟
  یکی از کاربردهای متداول آن، حفاظت فومی مخازن ذخیره دارای سقف ثابت است. مناسب بودن تجهیز برای هر مخزن باید بر اساس نوع سقف، ماده ذخیره‌شده و طراحی مهندسی بررسی شود.
• arrow_drop_down تفاوت فوم چمبر و فوم دوزینگ چیست؟
  فوم دوزینگ کنسانتره فوم را با آب در نسبت مشخص ترکیب می‌کند؛ درحالی‌که فوم چمبر کف را در محل موردنظر تخلیه و هدایت می‌کند.
• arrow_drop_down آیا تمام فوم چمبرها فشار کاری یکسانی دارند؟
  خیر. محدوده فشار عملکرد به طراحی و مدل تجهیز وابسته است. فشار مجاز بدنه، فشار ورودی موردنیاز و فشار بازشدن دیسک باید از مستندات فنی معتبر همان مدل استخراج شوند.
• arrow_drop_down چه نوع فومی برای فوم چمبر مناسب است؟
  انتخاب فوم به نوع مایع ذخیره‌شده و شرایط حریق بستگی دارد. کنسانتره باید با ماده مورد حفاظت، فوم‌ساز و الزامات محیط‌زیستی سازگار باشد.
• arrow_drop_down آیا فوم چمبر نیاز به نگهداری دارد؟
  بله. وضعیت بدنه، اتصالات، مسیرهای ورود هوا و تخلیه، دیسک آب‌بند و سایر اجزا باید طبق دستورالعمل سازنده و الزامات نگهداری سیستم بررسی شود.

سیستم فوم چمبر (Foam Chamber) یکی از تجهیزات آتش نشانی مورد استفاده در سیستم‌های اطفای حریق فومی است که برای تخلیه و هدایت کف آتش‌نشانی به داخل مخازن ذخیره مایعات قابل اشتعال طراحی می‌شود. این تجهیز در صورت انتخاب و طراحی صحیح، به توزیع فوم روی سطح مایع و کنترل حریق کمک می‌کند و یکی از اجزای مهم سامانه حفاظت حریق در بسیاری از مخازن صنعتی به شمار می‌رود.

در صنایع نفت، گاز، پالایشگاه‌ها، پتروشیمی‌ها و پایانه‌های ذخیره سوخت، حفاظت از مخازن در برابر آتش‌سوزی اهمیت ویژه‌ای دارد. در چنین محیط‌هایی، انتخاب فوم چمبر باید متناسب با نوع مخزن، مشخصات ماده ذخیره‌شده، نوع کنسانتره فوم و الزامات طراحی سیستم انجام شود.

در این بخش، با سیستم فوم چمبر، نحوه عملکرد، اجزای اصلی، انواع، مشخصات فنی، کاربردها، استانداردهای مرتبط و نکات مهم در انتخاب، خرید و نگهداری این تجهیز آشنا می‌شویم.

مجموعه رهاوردفایر با بیش از 23 سال تجربه و تخصص، تامین کننده انواع سیستم فوم چمبر در ایران است که با بهترین کیفیت و قیمت مناسب خدمت شما ارائه می کند. برای دریافت استعلام قیمت و مشاوره رایگان می توانید با کارشناسان ما تماس حاصل فرمایید.

فوم چمبر چیست؟

فوم چمبر آتش‌نشانی تجهیزی است که معمولاً در سیستم‌های اطفای حریق مخازن با سقف ثابت مورد استفاده قرار می‌گیرد و وظیفه آن تخلیه کنترل‌شده کف آتش‌نشانی به داخل مخزن است.

فوم چمبر معمولاً در مسیر لوله‌کشی سیستم فوم قرار می‌گیرد. محلول آب و کنسانتره فوم پس از آماده‌سازی و انتقال به تجهیز، در مدل‌های دارای فوم‌ساز با هوا ترکیب می‌شود و کف حاصل به داخل مخزن هدایت می‌گردد.

با تشکیل لایه فوم روی سطح مایع قابل اشتعال، تماس سطح سوخت با هوا محدود می‌شود و انتشار بخارات قابل اشتعال کاهش می‌یابد. آب موجود در فوم نیز می‌تواند به خنک‌سازی کمک کند. میزان اثربخشی این فرایند به نوع فوم، خواص مایع ذخیره‌شده، نرخ کاربرد، طراحی سیستم و شرایط حریق وابسته است.

نکته مهم: فوم چمبر به‌تنهایی یک سیستم کامل اطفای حریق نیست. این تجهیز در کنار سایر اجزای سامانه، از جمله منبع آب، کنسانتره فوم، تجهیزات تناسب‌ساز، شبکه لوله‌کشی و تجهیزات کنترل و فعال‌سازی، عملکرد مورد انتظار را فراهم می‌کند.

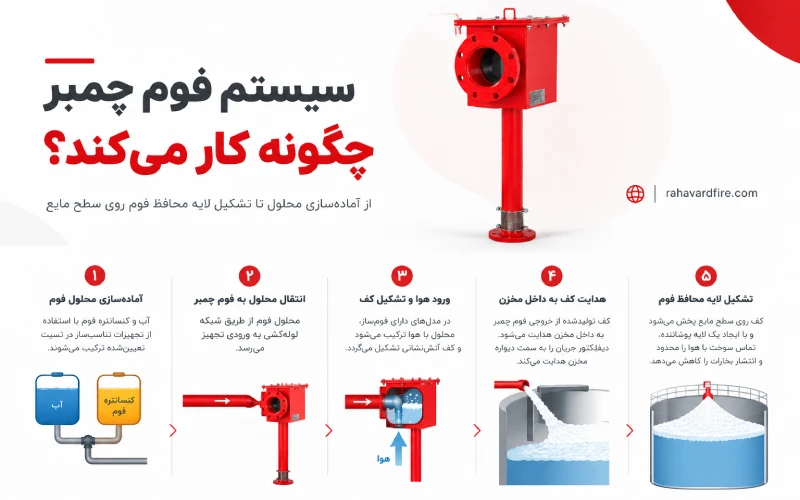

سیستم فوم چمبر چگونه کار می‌کند؟

عملکرد فوم چمبر به طراحی تجهیز و سامانه فوم وابسته است. اما معمولا مراحل عملکرد به شکل زیر انجام می‌شود:

۱. آماده‌سازی محلول فوم

آب و کنسانتره فوم با استفاده از تجهیزات تناسب‌ساز در نسبت تعیین‌شده ترکیب می‌شوند. نسبت اختلاط باید با نوع کنسانتره، مشخصات سازنده و طراحی سیستم مطابقت داشته باشد.

۲. انتقال محلول به فوم چمبر

محلول فوم از طریق شبکه لوله‌کشی به ورودی تجهیز می‌رسد. فشار و دبی در این مرحله باید با الزامات طراحی و محدوده عملکرد فوم‌ساز هماهنگ باشد.

۳. ورود هوا و تشکیل کف

در مدل‌های دارای فوم‌ساز، محلول با هوا ترکیب می‌شود و کف آتش‌نشانی تشکیل می‌گردد. در بسیاری از طراحی‌ها، اختلاف فشار و هندسه مسیر جریان در فرایند مکش هوا و انبساط کف نقش دارند.

۴. هدایت کف به داخل مخزن

کف تولیدشده از خروجی فوم چمبر به داخل مخزن هدایت می‌شود. در برخی مدل‌ها، دیفلکتور یا صفحه منحرف‌کننده جریان را به سمت دیواره داخلی مخزن هدایت می‌کند تا فوم با آشفتگی کمتری روی سطح مایع توزیع شود.

۵. تشکیل لایه محافظ فوم

کف روی سطح مایع پخش می‌شود و با ایجاد یک لایه پوشاننده، به کاهش تماس سوخت با هوا و محدود کردن انتشار بخارها کمک می‌کند. عملکرد مؤثر این لایه به نوع فوم، سازگاری آن با ماده ذخیره‌شده و نرخ کاربرد مناسب بستگی دارد.

اجزای اصلی فوم چمبر آتش‌نشانی

ساختار فوم چمبر با توجه به طراحی، سازنده و کاربرد آن متفاوت است. بنابراین، همه مدل‌ها الزاماً تمام اجزای زیر را با شکل و آرایش یکسان ندارند. اما به صورت کلی اجزای اصلی به صورت ثابت وجود دارند.

۱. بدنه فوم چمبر

بدنه، محفظه اصلی تجهیز است و مسیر جریان محلول یا کف را در بر می‌گیرد. جنس بدنه باید با شرایط محیطی، فشار و دمای طراحی، سازگاری مواد و الزامات مکانیکی پروژه متناسب باشد.

۲. ورودی محلول فوم

این بخش محل اتصال فوم چمبر به شبکه لوله‌کشی است. ابعاد و نوع اتصال باید با طراحی خط، دبی موردنیاز و مشخصات تجهیز هماهنگ باشد.

۳. فوم‌ساز (Foam Maker)

فوم‌ساز در مدل‌های مربوط، محلول فوم را با هوا ترکیب می‌کند و به تولید کف با میزان انبساط طراحی‌شده کمک می‌کند. هندسه داخلی و شرایط جریان بر عملکرد این بخش تأثیرگذار هستند.

۴. مسیر ورود هوا و توری

در برخی مدل‌ها، مسیر ورود هوا و توری مربوط به آن در تشکیل کف نقش دارند. این قسمت‌ها باید مطابق دستورالعمل سازنده بازرسی شوند تا انسداد، خوردگی یا آسیب احتمالی، عملکرد تجهیز را مختل نکند.

۵. دیسک شکننده یا آب‌بند بخار

بعضی فوم چمبرها به دیسک شکننده (Frangible Seal) یا آب‌بند بخار مجهز هستند. این قطعه در شرایط عادی به جلوگیری از عبور بخارات مخزن به سمت شبکه لوله‌کشی فوم کمک می‌کند و هنگام عملکرد سیستم، مطابق طراحی تجهیز باز می‌شود.

نوع دیسک، جنس آن و فشار بازشدن باید از مستندات همان مدل استخراج شود. جایگزینی دیسک با قطعه‌ای که مشخصات عملکردی متفاوت دارد، می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد.

۶. دیفلکتور (Deflector)

دیفلکتور یا صفحه منحرف‌کننده در برخی طراحی‌ها برای هدایت کف به داخل مخزن استفاده می‌شود. محل نصب و هندسه آن باید با شکل مخزن و آرایش تخلیه هماهنگ باشد.

۷. اتصالات و اجزای نصب

فلنج‌ها، پیچ‌ومهره‌ها و سایر اتصالات برای نصب تجهیز و اتصال آن به شبکه لوله‌کشی به کار می‌روند. انتخاب این اجزا باید با فشار طراحی، شرایط محیطی، جنس قطعات و الزامات پروژه سازگار باشد.

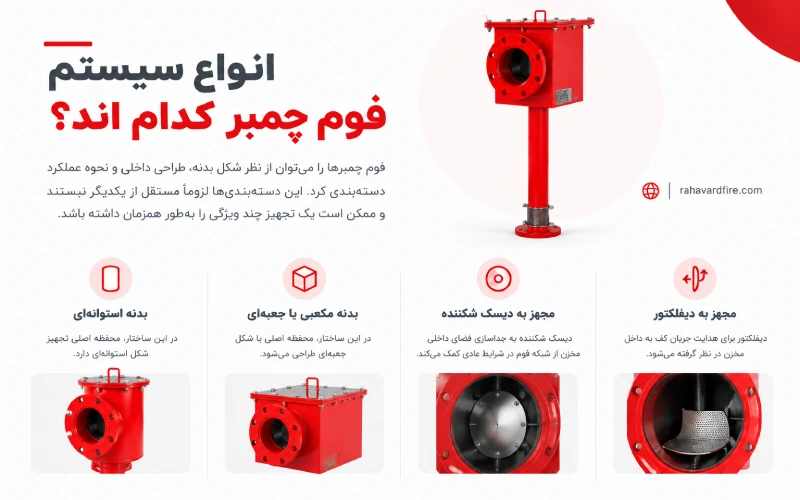

انواع سیستم فوم چمبر کدام اند؟

فوم چمبرها را می‌توان از نظر شکل بدنه، طراحی داخلی و نحوه عملکرد دسته‌بندی کرد. این دسته‌بندی‌ها لزوماً مستقل از یکدیگر نیستند و ممکن است یک تجهیز چند ویژگی را به‌طور هم‌زمان داشته باشد.

فوم چمبر با بدنه استوانه‌ای

در این ساختار، محفظه اصلی تجهیز شکل استوانه‌ای دارد. انتخاب این مدل باید با توجه به طراحی داخلی، ابعاد، اتصالات، ظرفیت موردنیاز و مشخصات سازنده انجام شود.

فوم چمبر با بدنه مکعبی یا جعبه‌ای

در این ساختار، محفظه اصلی با شکل جعبه‌ای طراحی می‌شود. تفاوت در شکل بدنه به‌تنهایی برای تعیین کیفیت یا عملکرد بهتر کافی نیست؛ عملکرد نهایی باید بر اساس مشخصات فنی و مستندات آزمون ارزیابی شود.

فوم چمبر مجهز به دیسک شکننده

در این مدل‌ها، دیسک شکننده به جداسازی فضای داخلی مخزن از شبکه فوم در شرایط عادی کمک می‌کند. انتخاب دیسک باید با فشار عملکرد، شرایط عملیاتی و طراحی سازنده هماهنگ باشد.

فوم چمبر مجهز به دیفلکتور

در این مدل‌ها، دیفلکتور برای هدایت جریان کف به داخل مخزن در نظر گرفته می‌شود. شکل و موقعیت این قطعه بر نحوه تخلیه و توزیع کف اثر می‌گذارد.

توجه: برای انتخاب بین مدل‌های مختلف، شکل ظاهری به‌تنهایی معیار کافی نیست. مشخصات عملکردی، کیفیت ساخت، شرایط نصب و انطباق با طراحی سیستم باید در اولویت قرار گیرند.

کاربردهای فوم چمبر در صنایع مختلف

فوم چمبر در تأسیساتی کاربرد دارد که برای کنترل حریق مایعات قابل اشتعال، از سیستم ثابت اطفای حریق فومی استفاده می‌کنند.

مهم‌ترین کاربردها عبارت‌اند از:

• صنایع نفت و گاز: حفاظت از مخازن ذخیره فرآورده‌های نفتی و تجهیزات مرتبط.
• پالایشگاه‌ها: استفاده در سامانه‌های فوم مخازن ذخیره سوخت و هیدروکربن‌ها.
• صنایع پتروشیمی: حفاظت از مخازن حاوی مواد قابل اشتعال، با توجه به نوع ماده و سازگاری فوم.
• پایانه‌های ذخیره و توزیع سوخت: تخلیه فوم به داخل مخازن متناسب با طراحی سیستم.
• تأسیسات شیمیایی و صنعتی: استفاده در کاربردهایی که ارزیابی خطر و طراحی مهندسی، حفاظت فومی را مناسب تشخیص می‌دهد.

فوم چمبر برای تمام انواع مخازن و مواد مناسب نیست. نوع سقف مخزن، خواص ماده ذخیره‌شده، نوع حریق و استانداردهای قابل اعمال باید پیش از انتخاب بررسی شوند.

مشخصات فنی فوم چمبر چیست؟

ظرفیت و دبی فوم چمبر

دبی مناسب فوم چمبر باید با نیاز سیستم اطفای حریق و مشخصات عملکردی فوم‌ساز هماهنگ باشد. این مقدار را نمی‌توان فقط بر اساس شکل بدنه یا قطر اتصال تعیین کرد.

برای انتخاب ظرفیت، معمولاً باید اطلاعاتی مانند سطح تحت حفاظت، نوع مایع، نرخ کاربرد موردنیاز، مدت زمان تأمین فوم، تعداد نقاط تخلیه و مشخصات هیدرولیکی سیستم بررسی شود.

در برخی تجهیزات، رابطه دبی و فشار با استفاده از ضریب جریان یا K-Factor بیان می‌شود. در این حالت، تعریف ضریب، واحدها و محدوده کاربرد رابطه باید از دیتاشیت سازنده گرفته شود؛ زیرا نمی‌توان یک ضریب ثابت را برای تمام فوم چمبرها به کار برد.

فشار کاری و فشار عملکرد دیسک

فشار ورودی موردنیاز برای عملکرد فوم‌ساز با فشار بازشدن دیسک شکننده یکسان نیست. فشار مجاز بدنه، افت فشار شبکه، فشار عملکرد فوم‌ساز و مشخصات دیسک باید به‌صورت جداگانه بررسی شوند.

جنس بدنه و قطعات

جنس بدنه و اجزای داخلی باید با شرایط بهره‌برداری و محیط نصب متناسب باشد. عواملی مانند رطوبت، احتمال خوردگی، دما، سازگاری شیمیایی، شرایط آب و کنسانتره فوم و الزامات مکانیکی در این انتخاب مؤثر هستند.

تفاوت فوم چمبر و فوم دوزینگ چیست؟

فوم چمبر و فوم دوزینگ دو تجهیز با وظایف متفاوت در سامانه اطفای حریق فومی هستند.

سیستم فوم دوزینگ (Foam Dosing System) برای ترکیب کنسانتره فوم با آب در نسبت مشخص استفاده می‌شود. در مقابل، فوم چمبر (Foam Chamber) در نقطه تخلیه قرار می‌گیرد و کف را به داخل مخزن هدایت می‌کند.

به‌صورت ساده، فوم دوزینگ در مرحله آماده‌سازی محلول فعالیت دارد و فوم چمبر در مرحله تخلیه فوم.

این دو تجهیز می‌توانند در یک سیستم واحد به کار روند، اما انتخاب آن‌ها باید با توجه به مشخصات فنی کل سامانه، نوع کنسانتره، فشار و دبی موردنیاز و طراحی مخزن انجام شود.

پیشنهاد می شود برای آشنایی بیشتر با تجهیزات آماده‌سازی محلول فوم، مقاله «سیستم فوم دوزینگ» را مطالعه کنید.

تفاوت فوم چمبر با سایر روش‌های تخلیه فوم

فوم چمبر یکی از روش‌های تخلیه کف آتش‌نشانی است، اما همه سیستم‌های فومی از یک آرایش تخلیه استفاده نمی‌کنند.

در برخی سامانه‌ها، فوم از طریق تجهیزات نصب‌شده در بالای مخزن به سطح مایع هدایت می‌شود. در روش‌های دیگر، طراحی سیستم ممکن است از تجهیزات تخلیه یا تزریق متفاوتی استفاده کند.

انتخاب روش تخلیه به نوع مخزن، ماده ذخیره‌شده، الزامات طراحی و استانداردهای مربوط وابسته است. برای مثال، استفاده از فوم چمبر متداول در مخازن سقف ثابت را نباید بدون بررسی مهندسی به تمام مخازن سقف شناور یا کاربردهای دیگر تعمیم داد.

راهنمای انتخاب فوم چمبر مناسب

انتخاب فوم چمبر باید بخشی از فرایند طراحی سیستم اطفای حریق باشد. برای ارزیابی و انتخاب محصول، مراحل زیر پیشنهاد می‌شود.

۱. تعیین نوع مخزن و ماده ذخیره‌شده

نوع سقف، قطر و ارتفاع مخزن، خواص ماده ذخیره‌شده و سناریوی حریق باید مشخص شوند. این اطلاعات مبنای تعیین روش تخلیه فوم و الزامات طراحی هستند.

۲. تعیین نوع کنسانتره فوم

کنسانتره باید برای نوع مایع مورد حفاظت مناسب باشد. فوم‌های مورد استفاده برای هیدروکربن‌ها لزوماً برای مایعات قطبی مناسب نیستند. در برخی کاربردها، فوم مقاوم در برابر الکل یا AR-Foam موردنیاز است.

انتخاب نهایی باید بر اساس سازگاری شیمیایی، دستورالعمل سازنده کنسانتره، الزامات محیط‌زیستی و طراحی سیستم انجام شود.

۳. محاسبه دبی و فشار موردنیاز

دبی تخلیه و فشار ورودی باید با محاسبات هیدرولیکی و مشخصات عملکردی فوم‌ساز تطبیق داده شوند. انتخاب تجهیز تنها بر اساس سایز اتصال یا فشار اسمی کافی نیست.

۴. تعیین تعداد و محل نصب

تعداد فوم چمبرها و محل نصب آن‌ها باید مطابق سطح تحت حفاظت، نرخ کاربرد موردنیاز، هندسه مخزن و الزامات طراحی تعیین شوند. برای این مرحله نمی‌توان یک تعداد ثابت را برای همه مخازن پیشنهاد کرد.

۵. بررسی متریال و شرایط محیطی

جنس بدنه، اتصالات و اجزای داخلی باید با شرایط محل نصب و نیازهای پروژه متناسب باشند. الزامات خوردگی، سازگاری مواد و دوام قطعات باید بررسی شوند.

۶. ارزیابی مستندات فنی

پیش از خرید، دیتاشیت، نقشه ابعادی، محدوده عملکرد، مدارک آزمون، مشخصات قطعات و الزامات نصب باید بررسی شوند. هرگونه ادعای انطباق با استاندارد نیز باید با مدارک معتبر پشتیبانی شود.

استانداردهای فوم چمبر رهاورد فایر

انتخاب و طراحی سیستم‌های فوم آتش‌نشانی باید بر اساس الزامات قابل اعمال به پروژه و نسخه معتبر استانداردهای مورد استناد انجام شود.

• NFPA 11: استاندارد NFPA 11 یکی از مراجع اصلی طراحی و اجرای سیستم‌های اطفای حریق فومی است. این مرجع برای بررسی الزامات مرتبط با کاربرد فوم، طراحی سیستم و عملکرد آن اهمیت دارد.
• NFPA 30: این استاندارد به الزامات مرتبط با مایعات قابل اشتعال و احتراق و موضوعات ایمنی مربوط به نگهداری و بهره‌برداری از آن‌ها می‌پردازد. کاربرد دقیق الزامات آن باید متناسب با نوع تأسیسات و پروژه بررسی شود.

نصب فوم چمبر و نکات اجرایی

نصب فوم چمبر باید مطابق نقشه‌های مصوب، دستورالعمل سازنده و الزامات ایمنی پروژه انجام شود. برخی نکات مهم عبارت‌اند از:

• تطبیق ابعاد و نوع اتصال با نقشه‌های لوله‌کشی.
• بررسی شرایط مکانیکی محل نصب و امکان دسترسی برای بازرسی.
• اطمینان از باز بودن مسیر ورود هوا و خروج کف در مدل‌های مربوط.
• بررسی جهت و موقعیت دیفلکتور مطابق طراحی.
• کنترل سازگاری دیسک آب‌بند با فشار و شرایط عملکرد.
• بررسی اتصالات، آب‌بندی و محافظت در برابر خوردگی.
• هماهنگی نصب با محاسبات هیدرولیکی و طراحی کل سیستم.

نصب نادرست، انسداد مسیر هوا یا تخلیه، انتخاب نامناسب دیسک و ناهماهنگی با فشار شبکه می‌توانند بر عملکرد تجهیز اثر منفی بگذارند.

نگهداری و بررسی دوره‌ای فوم چمبر

بازرسی و نگهداری منظم فوم چمبر به حفظ آمادگی سیستم اطفای حریق کمک می‌کند. برنامه نگهداری باید با توجه به دستورالعمل سازنده، شرایط بهره‌برداری و استانداردهای قابل اعمال تنظیم شود.

مهم‌ترین موارد بازرسی عبارت‌اند از:

• بررسی بدنه، فلنج‌ها، اتصالات و نشانه‌های خوردگی.
• بررسی وضعیت مسیر ورودی و خروجی و اطمینان از نبود انسداد.
• کنترل وضعیت توری و مسیر ورود هوا در مدل‌های مجهز به آن.
• بررسی دیسک شکننده و تعویض آن مطابق الزامات سازنده، در صورت نیاز.
• بررسی وضعیت دیفلکتور و اجزای نصب.
• کنترل شرایط نگهداری کنسانتره فوم و سازگاری آن با تجهیزات.
• ثبت نتایج بازرسی و انجام آزمون‌های عملکردی موردنیاز طبق روش تأییدشده.

آزمون‌های عملکردی باید با رعایت الزامات ایمنی، کنترل تخلیه و دستورالعمل‌های مربوط انجام شوند. هرگونه تعمیر یا جایگزینی قطعه باید با مشخصات فنی تجهیز مطابقت داشته باشد.

قیمت سیستم فوم چمبر و خرید از رهاوردفایر

قیمت سیستم فوم چمبر به عوامل مختلفی مانند ابعاد، ساختار سیستم، دبی، نوع فوم ساز و… بستگی دارد و به همان نسبت قیمت آن متغیر است. رهاوردفایر تامین کننده مستقیم انواع سیستم فوم چمبر در ایران است که این سیستم را با ضمانت اصالت کالا، استانداردها و تاییدیه های لازم برای کاربری شما ارائه می کند.

برای دریافت استعلام قیمت، مشاوره خرید و اطلاعات بیشتر با کارشناسان رهاوردفایر تماس حاصل فرمایید.

جمع‌بندی

فوم چمبر یکی از اجزای مهم در سامانه‌های اطفای حریق فومی مخازن ذخیره مایعات قابل اشتعال است. این تجهیز با هدایت و تخلیه کنترل‌شده کف، به تشکیل لایه محافظ روی سطح مایع و کنترل حریق کمک می‌کند.

انتخاب صحیح فوم چمبر به بررسی نوع مخزن، ماده ذخیره‌شده، نوع کنسانتره، دبی و فشار موردنیاز، جنس قطعات، نحوه نصب و الزامات استانداردی وابسته است. همچنین، نگهداری و بازرسی منظم برای حفظ آمادگی تجهیز اهمیت دارد.
